Алюминиевые окна и дверишироко используются в жилой, коммерческой, промышленной и высотной архитектуре, поскольку сочетают в себе структурную прочность, гибкость конструкции, устойчивость к атмосферным воздействиям, низкие требования к обслуживанию и совместимость с современными системами остекления. Однако наиболее эффективная спецификация – это не просто выбор алюминия. Серия рамы, марка сплава, конфигурация проема, конструкция стекла, термическое разделение, уплотнения, фурнитура, обработка поверхности, дренаж и детали установки — все это влияет на конечные характеристики готового проема. В этом руководстве объясняется, как эти элементы работают вместе, как сравнивать распространенные конфигурации, как адаптировать систему к среде здания и как избежать ошибок в спецификациях, которые могут снизить комфорт или качество обслуживания.
Оглавление
Щелкните любой раздел, чтобы перейти непосредственно к теме.
- 1. Почему выбор материала имеет значение в современных проемах
- 2. Понимание структурной системы
- 3. Как выбор сплава влияет на производительность
- 4. Как работают серия рам и глубина профиля
- 5. Выбор между конфигурациями открытия
- 6. Тепловые характеристики и контроль погоды
- 7. Стекло, уплотнения, оборудование и дренаж
Почему выбор материала имеет значение в современных проемах
Окно или дверь — это больше, чем просто рама вокруг стеклянной панели. Он является частью ограждающей конструкции здания, влияет на то, как люди воспринимают внутреннее пространство, и должен работать в условиях повторяющихся циклов открытия, изменения температуры, давления ветра, дождя, солнечного света и ежедневной уборки.
Вот почему выбор материала следует рассматривать вместе с проектированием системы. Алюминий привлекателен для архитектурного применения, поскольку он предлагает полезное сочетание прочности, стабильности размеров, гибкости изготовления и относительно небольшого веса конструкции. Его также можно экструдировать в сложные секции, что позволяет дизайнерам и производителям интегрировать камеры, карманы для остекления, дренажные пути, прокладки, места крепления и другие функциональные элементы в одну скоординированную систему профилей.
Для жилого проекта это может означать узкий обзор и практичную вентиляцию. Для коммерческого здания приоритеты могут сместиться в сторону увеличения площади остекления, повторяющихся циклов открытия, более прочного оборудования или более жесткого контроля движения воздуха и воды. В прибрежных условиях защита поверхности и устойчивость к коррозии становятся особенно важными. В регионах с сильными ветрами пристального внимания заслуживают геометрия профиля, армирование, выбор стекла и крепление.
Профили передают нагрузки от остекления, фурнитуры, давления ветра и действующих сил на конструкцию здания.
Рамы, уплотнители, дренажные каналы и остекление работают вместе, ограничивая нежелательное движение воздуха и воды.
Размеры профиля, линии обзора, отделка, цвет и стиль открытия влияют на визуальный язык фасада.
Геометрия оборудования и рамы определяет, насколько легко устройство открывается, закрывается, блокируется, вентилируется и остается выровненным.
Поэтому самые сильные системы не определяются одной особенностью. Производительность зависит от координации. Высококачественный сплав не может компенсировать плохой дренаж. Прочная рама не сможет создать надежное уплотнение, если геометрия створки неточная. Отличное стекло не сможет преодолеть плохо установленный шов по периметру. Полную сборку следует рассматривать как одно инженерное отверстие.
Понимание структурной системы
Основная структурная логика алюминиевого проема проста: экструдированные профили создают раму и подвижные секции, остекление удерживается в специальных карманах, фурнитура размещается в усиленных зонах, а уплотнительные компоненты закрывают предполагаемые зазоры между неподвижными и подвижными частями.
Что делает систему сложной, так это взаимодействие между этими элементами. Профиль, который снаружи выглядит компактным, может содержать несколько внутренних камер. Эти камеры могут помочь обеспечить жесткость, прокладку дренажа, размещение крепежных элементов или термическое разделение. Таким образом, фактическая геометрия профиля может рассказать гораздо более полезную техническую информацию, чем сама видимая поверхность.
Фиксированные рамы и рабочие секции
Фиксированная рама по периметру обеспечивает соединение проема со стеной. Он должен сохранять свою геометрию, одновременно сопротивляясь нагрузкам, передаваемым через створку и остекление. Рабочие секции, напротив, должны балансировать между жесткостью и движением. Их размеры должны оставаться достаточно стабильными, чтобы оборудование работало правильно, а уплотнения поддерживали постоянный контакт.
Карман для остекления
Карман для остекления определяет, как стекло садится, поддерживается, удерживается и герметизируется. Хорошо спроектированный карман правильно поддерживает стекло, оставляя место для прокладок, установочных блоков, дренажных приспособлений и стекла необходимой толщины. Перед изготовлением всегда следует проверять совместимость между стеклопакетом и профильной системой.
Соединения и точки соединения
Угловые соединения и механические соединения при визуальном сравнении часто упускаются из виду, поскольку они не являются самой очевидной частью готового проема. Тем не менее, они могут влиять на выравнивание, жесткость, целостность уплотнения и долгосрочную эксплуатацию. Точная резка и аккуратная сборка углов особенно важны, когда несколько блоков установлены в сплошном фасаде.
Для проектных групп одна полезная привычка — запрашивать полный чертеж сечения, а не оценивать раму только по фотографиям. В разрезе можно на одном изображении показать глубину профиля, расположение камер, припуск на остекление, расположение теплового барьера, путь дренажа, положение прокладки и интерфейс оборудования.
Алюминиевые окна и дверилучше всего понимать как инженерные сборки. Эта фраза может показаться простой, но реальная техническая система может значительно различаться в зависимости от серии профиля, стиля открытия, сплава, стекла, тепловой конструкции, уплотнений и требований окружающей среды.
Как выбор сплава влияет на производительность
Не все алюминиевые профили имеют одинаковые механические характеристики. Семейство сплавов и отпуск влияют на прочность, текучесть, удлинение, реакцию на механическую обработку и способ проектирования профиля с учетом конкретных требований к нагрузке.
Для архитектурных систем часто рассматриваются два класса: 6063-T5 и 6061-T6. Они не являются взаимозаменяемыми в каждом приложении. Правильный выбор зависит от требуемой геометрии профиля, условий нагрузки, метода изготовления и спецификации проекта.
| Марка материала | Типичный персонаж | Типичное проектное решение | Где это может быть полезно |
|---|---|---|---|
| 6063-Т5 | Высокая пригодность для экструзии профиля с хорошими характеристиками отделки поверхности. | Полезно для многих традиционных архитектурных профилей и детальных выдавливаний. | Жилые и общекоммерческие системы |
| 6061-Т6 | Более высокая механическая прочность и более высокий потенциал несущей способности | При правильном проектировании может поддерживать более строгие структурные требования. | Секции большего размера, более тяжелое остекление или приложения, требующие более высокой несущей способности. |
Прочность – только один критерий выбора
Более прочный сплав не приводит автоматически к лучшему открытию. Если профиль слишком тяжел для своего предназначения, другие части системы могут не стать лучше просто потому, что прочность материала выше. Геометрию профиля, толщину стены, пролет, расстояние между опорами, вес стекла, расположение фурнитуры и крепление все равно необходимо оценить.
Более полезный вопрос не «Какой сплав самый прочный?» а «Какой сплав обеспечивает требуемую конструкцию с соответствующей геометрией и стабильностью производства?» Этот сдвиг приводит к лучшим инженерным решениям, поскольку он связывает свойства материала с реальными условиями применения.
Отслеживаемость и согласованность материалов
Для более крупных проектов важна согласованность между производственными партиями. Выбранный сплав и состояние должны быть четко определены в технической спецификации, а производственные записи должны позволять отличать одобренные материалы от заменителей. Последовательность особенно важна, когда обработка профиля, анодирование или покрытие выполняются на нескольких этапах производства.
- Определите сплав и отпуск:Избегайте использования общих терминов, таких как «высокопрочный алюминий», без технического обозначения.
- Сопоставьте сечение с нагрузкой:Выбор материала и геометрию профиля следует рассматривать вместе.
- Ознакомьтесь с требованиями к изготовлению:Резка, механическая обработка, соединение и отделка могут повлиять на практические характеристики готового компонента.
- Следите за тем, чтобы записи были согласованы:Спецификации материалов должны соответствовать производственным чертежам и контрольной документации.
Как работают серия рам и глубина профиля
Серия рамы часто используется для описания номинальной ширины или конструктивного семейства алюминиевого профиля. Они дают покупателям и дизайнерам удобную отправную точку для сравнения, но сам по себе номер серии не определяет полную производительность окна или двери.
Более глубокая рама может предоставить больше внутреннего пространства для камер, стекла, уплотнений, усиления или компонентов терморазрыва. Более компактный профиль может обеспечить более тонкие визуальные пропорции. Ни один из подходов не является универсальным. Правильный баланс зависит от здания, конфигурации остекления, пролета конструкции, воздействия погодных условий и целей проектирования.
| Проектная переменная | На что это влияет | Почему это важно |
|---|---|---|
| Глубина профиля | Жесткость профиля, размещение остекления, геометрия системы | Более глубокие секции могут обеспечить дополнительное структурное и функциональное пространство. |
| Толщина стенки | Местная жесткость, поведение при механической обработке, прочность соединения | Неправильная конструкция секций может привести к искажениям или плохой аппаратной поддержке. |
| Планировка камеры | Прочность, дренаж, термическая стратегия | Внутренняя геометрия влияет не только на внешний вид. |
| Размер кармана для остекления | Совместимость со стеклом и устройство герметизации | Рама должна правильно поддерживать указанную конструкцию остекления. |
Почему одна и та же серия может работать по-разному
Два продукта, имеющие одно и то же номинальное обозначение серии, могут различаться сплавом, толщиной стенок, конструкцией камеры, системой фурнитуры, конфигурацией стекла и конструкцией с терморазрывом. Таким образом, номера серий следует рассматривать как идентификаторы внутри системы, а не как универсальные обозначения характеристик.
Для технической закупки и координации проектирования полезно сравнить чертежи разрезов рядом. Это облегчает выявление различий, о которых трудно судить только по названиям продуктов.
Выбор между конфигурациями открытия
Стиль открытия напрямую влияет на вентиляцию, уборку, обзорность, нагрузку на оборудование, управление водными ресурсами, а также на то, как проем взаимодействует с помещением или фасадом. Подходящая конфигурация начинается с предполагаемого использования, а не только с внешнего вида.
Навесное управление может обеспечить эффективную вентиляцию и свободное пространство для открытия. Это полезно там, где приоритетом является прямой поток воздуха и практическая эксплуатация.
Сдвижные створки перемещаются в своей плоскости, что может быть полезно в тех случаях, когда внешний или внутренний зазор для поворотной створки ограничен.
Верхнее шарнирное соединение обеспечивает вентиляцию и помогает справиться с небольшим дождем, если геометрия проема и уплотнения правильно спроектированы.
Несколько связанных панелей могут создать широкий проем, когда проект требует более прочной связи между внутренним и внешним пространством.
Створчатые системы
Створчатые блоки могут обеспечить относительно прямой путь воздушного потока и обычно используются там, где важна вентиляция. Поскольку створка выступает в направлении открытия, дизайнерам следует проверить размещение мебели, пути движения, доступ для очистки и досягаемость фурнитуры.
Раздвижные системы
Раздвижные элементы часто выбираются там, где желательно обеспечить экономию места. Выравнивание гусениц, качество катков, дренаж и соотношение между движущейся панелью и рамой имеют решающее значение для бесперебойной работы. О раздвижной системе не следует судить только по тому, насколько плавно движется новый образец из выставочного зала; Также имеют значение долгосрочная геометрия гусеницы и техническое обслуживание оборудования.

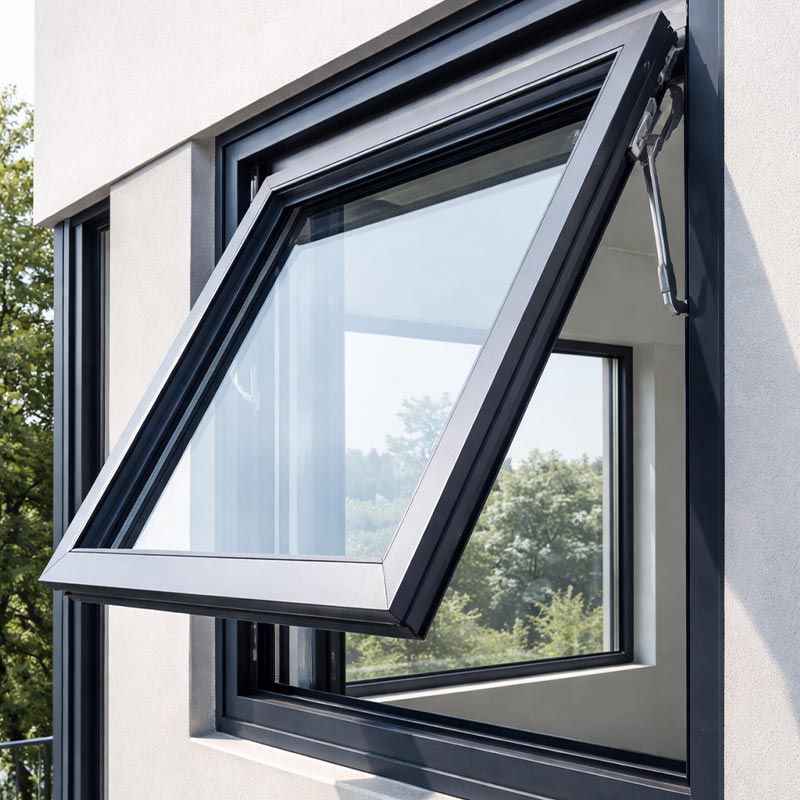

Тент и специализированные конфигурации
Тентовые окна могут быть практичными для контролируемой вентиляции и могут создавать характерный ритм фасада. Специализированные конфигурации также могут сочетать различные режимы открытия, такие как функции раздвижения и створки, для соответствия сложной планировке помещений.
Тепловые характеристики и контроль погоды
Тепловые характеристики определяются не только алюминием. Важный вопрос заключается в том, как тепло проходит через всю сборку и как рама, стекло, уплотнители, прокладки и окружающая конструкция управляют этим движением.
Традиционный алюминий обладает высокой проводимостью. Для зданий, которым требуются улучшенные тепловые характеристики, системы с термическим разрушением могут прервать прямой проводящий путь через каркас за счет использования сепаратора с низкой проводимостью между частями металлической секции. Для этой цели обычно используются тепловые барьеры на основе PA66.
Почему терморазрывы имеют значение
Основная цель терморазрыва — уменьшить прямую передачу тепла через раму. Правильно спроектированная система также может улучшить температурные характеристики внутренней поверхности и снизить вероятность образования конденсата в подходящих условиях внутри и снаружи помещения.
Однако эффективность термического разрыва зависит не только от простого добавления изолирующей полосы. Геометрия теплового барьера, непрерывность вокруг углов, дизайн кромки стекла, аппаратные интерфейсы, глубина рамы, уплотнения и установка — все это влияет на реальный результат.
Устойчивость к воздуху, воде и ветру
Погодные характеристики следует оценивать как систему. Компрессионные уплотнения, дренажные каналы, прокладки, стыки остекления, управление давлением, угловые соединения и геометрия рамы способствуют конечному результату.
Ветроустойчивость в равной степени зависит от комплектации. Жесткость профиля, размеры стекла, расстояние между стойками, армирование, крепление и высота здания могут существенно изменить требования к проектированию. Поэтому спецификацию продукта, которая не определяет контекст тестирования или проектирования, следует интерпретировать осторожно.
| Область деятельности | Ключевые компоненты | Типичный инженерный фокус |
|---|---|---|
| Термальный | Тепловой барьер, геометрия рамы, стекло, дистанционная рамка, уплотнители | Уменьшите кондуктивные и конвективные тепловые пути |
| Герметичность | Прокладки, угловые соединения, метизные обжимы | Поддерживать постоянное уплотнение во время работы и движения. |
| Водонепроницаемость | Дренажные каналы, дренажные пути, уплотнения, регулятор давления | Направляйте случайно попадающую воду с внутренних поверхностей |
| Сопротивление ветра | Жесткость профиля, стекло, армирование, анкеры | Контролируйте прогиб и поддерживайте безопасную работу под нагрузкой. |
Для зданий, чувствительных к климату, этот комплексный подход особенно важен. Спецификация должна объяснять, какие части сборки способствуют требуемой производительности, а не представлять один изолированный показатель производительности без контекста.
Стекло, уплотнения, оборудование и дренаж
Рама – это лишь одна часть проема. Стекло, уплотнения, фурнитура и дренаж могут определить, будет ли готовое устройство работать должным образом при ежедневном использовании.
Конфигурация стекла
Применительно к профильной системе следует учитывать толщину стекла, количество стекол, ширину полости, выбор покрытия, акустическую конфигурацию и требования безопасности. Более тяжелое стекло увеличивает нагрузку на створку и фурнитуру, поэтому совместимость необходимо проверять, а не предполагать.
Например, многослойное изолированное остекление может улучшить тепловые и акустические характеристики, но рама должна иметь достаточную глубину остекления и конструктивную способность, чтобы выдерживать выбранную застройку. Поэтому выбор стекла должен происходить одновременно с выбором рамы.
Уплотнения и прокладки
Уплотнения поддерживают контакт между компонентами, требующими контролируемого разделения. Системы уплотнений на основе EPDM широко используются в архитектуре, поскольку при правильном выборе и установке они обладают полезными погодными характеристиками.
Геометрия уплотнителя также имеет значение. Прокладка должна быть сжата в достаточной степени, чтобы поддерживать целостность, но не должна быть перегружена до такой степени, что эксплуатация становится излишне трудной. Угловое соединение, длина прокладки, расположение соединения и качество установки – все это способствует надежности уплотнения.
Аппаратное обеспечение
Петли, замки, ролики, ручки, ограничители, фрикционные ножницы и многозапорные системы должны быть подобраны в соответствии с размером и весом створки. Мощность оборудования следует учитывать наряду с рабочей частотой и воздействием на окружающую среду.
Дренаж
Правильно дренируемая рама не пытается сделать каждую поверхность абсолютно сухой. Вместо этого он управляет случайной влажностью, направляя воду по контролируемым путям к внешним точкам сброса. Дренажные отверстия должны оставаться свободными после изготовления, отделки, установки и очистки.
- Совместимость со стеклом:Подтвердите толщину, вес, глубину кармана и метод остекления.
- Непрерывность уплотнения:Проверьте углы, соединения, сжатие и доступ для замены, где это применимо.
- Аппаратная мощность:Подбирайте фурнитуру в соответствии с весом, размерами и частотой открывания створки.
- Путь дренажа:Убедитесь, что вода имеет определенный путь наружу.
Обработка поверхности и долгосрочный внешний вид
Обработка поверхности является одновременно визуальной и функциональной частью алюминиевой архитектурной системы. Отделка влияет на цвет, текстуру, устойчивость к воздействию окружающей среды, возможность очистки и воспринимаемое качество готового фасада.
Общие подходы включают анодирование, порошковое покрытие, эффект термопереноса для придания текстуры древесины и покрытия на основе фторуглеродов для требовательных наружных работ. Каждый метод создает различный характер поверхности, и его следует выбирать в соответствии с желаемым внешним видом и условиями окружающей среды.
Анодированные поверхности
Анодирование создает контролируемый оксидный слой на поверхности алюминия. Он может создавать металлическую отделку и долговечный архитектурный вид, сохраняя при этом визуальную связь с основным алюминиевым материалом.
Порошковая покраска
Порошковое покрытие обеспечивает широкую цветовую палитру и широко используется для современных жилых и коммерческих фасадов. Он может поддерживать стандартные цветовые системы и отделку для конкретного проекта при условии надлежащего контроля подготовки, предварительной обработки, отверждения и покрытия.
Эффекты древесины
Методы термопереноса позволяют создавать визуальные узоры, напоминающие древесину, сохраняя при этом алюминиевую подложку. Этот подход полезен, когда проект стремится к более теплому архитектурному виду без изменения базовой материальной платформы.
Что следует проверить?
| Вариант завершения | Визуальный персонаж | Полезное замечание |
|---|---|---|
| Анодирование | Металлические и архитектурные | Полезно там, где желателен натуральный характер алюминия. |
| Порошковая покраска | Широкий выбор однотонных цветов и фактур. | Подходит для многих цветовых программ для жилых и коммерческих помещений. |
| Термоперенос | Внешний вид под дерево | Полезно для проектов, сочетающих современное обрамление с более теплыми визуальными элементами. |
| Фторуглеродное покрытие | Архитектурный внешний вид | При правильном выборе может рассматриваться для более требовательного внешнего вида фасада. |
Согласованность цвета также имеет значение, когда на одном фасаде установлено много единиц. В спецификации проекта должны быть определены тип отделки, цвет, ожидаемый блеск или текстура, а также приемлемые критерии проверки.
Соответствие систем строительным приложениям
Различные типы зданий предъявляют разные требования к проемам. Вместо поиска одной универсальной конфигурации проектировщикам следует определить доминирующие экологические и эксплуатационные требования проекта.
Приоритеты часто включают дневное освещение, вентиляцию, акустический комфорт, доступ для уборки, температурный контроль и баланс между визуальными пропорциями и практическим использованием.
Повторяющаяся эксплуатация, большие размеры остекления, согласованность фасада, безопасность, долговечность и единообразный внешний вид могут стать более важными.
Ветровое давление, крепление, прогиб конструкции, управление водными ресурсами и доступ для технического обслуживания заслуживают детального инженерного анализа.
Насыщенный солью воздух повышает важность выбора материала, подготовки поверхности, качества покрытия, дренажа и устойчивости оборудования к коррозии.
Жилые соображения
В домах обычно требуются проемы, которыми легко управлять, чистить, вентилировать и обслуживать. Спальни могут выиграть от акустических соображений, жилые помещения могут отдать предпочтение большим застекленным поверхностям, а кухни или ванные комнаты могут потребовать практичной вентиляции. Идеальная конфигурация зависит от помещения, а не только от категории здания.
Коммерческие соображения
Коммерческие здания могут иметь более частые циклы открытия и более высокие требования к координации. Повторная установка одного и того же модуля делает особенно важной согласованность размеров. При выборе системы следует учитывать долговечность оборудования, доступность замены и однородность отделки.
Высотные и открытые фасады
По мере увеличения высоты здания и его воздействия поведение ветра и воды становится более значимым. Каркас следует анализировать вместе с размерами стекла, точками крепления, стойками, фрамугами и конструкцией окружающих стен. Также важно согласовать внешний дренаж и внутреннюю отделку, чтобы проем после установки работал правильно.
Промышленная среда
Промышленные объекты могут подвергать отверстия воздействию пыли, влажности, химикатов, перепадов температур или интенсивной чистки. В таких ситуациях обработка поверхности, выбор уплотнений, защита оборудования и доступ для обслуживания могут стать более важными, чем декоративные элементы.
Как читать техническую спецификацию
Хорошая техническая спецификация должна сделать систему понятной, не полагаясь на маркетинговый язык. Покупатели, архитекторы, инженеры и монтажники должны иметь возможность определить, что на самом деле поставляется и к каким условиям применимы заявленные характеристики.
| Спецификация Пункт | Что искать | Почему это важно |
|---|---|---|
| Сплав и отпуск | Точное обозначение материала | Обеспечивает основу для понимания механического поведения. |
| Профильная серия | Номинальные размеры семейства и сечения | Помогает определить рамную систему и доступное пространство для остекления. |
| Наращивание стекла | Толщина стекла, полость, конфигурация | Относится непосредственно к весовым, термическим, акустическим требованиям и требованиям безопасности. |
| Тепловой расчет | Материал и конфигурация терморазрыва | Показывает, как осуществляется кондуктивная теплопередача. |
| Производительность по воздуху и воде | Проверенная или указанная производительность с четкими условиями | Избегает интерпретации отдельных чисел без контекста. |
| Сопротивление ветра | Марка, расчетное давление или эквивалентная основа испытаний | Связывает систему с проектом и структурными требованиями. |
| Заканчивать | Процесс нанесения покрытия или анодирования и ссылка на цвет | Определяет внешний вид и ожидания в отношении обработки поверхности. |
Запросить чертежи разрезов
Профильный раздел — один из самых полезных документов для технического сравнения. С его помощью можно узнать, есть ли в изделии тепловые камеры, где находится стекло, как работают уплотнения, где проходят дренажные каналы и сколько места доступно для оборудования.
Спросите, что описывают показатели производительности
Числа имеют ценность только тогда, когда их контекст ясен. Термический коэффициент может описывать конкретную секцию, конструкцию остекления или полную сборку. Классификация водонепроницаемости или ветроустойчивости может быть связана с определенной конфигурацией испытаний. Поэтому технические спецификации должны объяснять проверенные или расчетные условия, а не представлять цифры без эталонной конфигурации.
Отделите стандартные функции от опций, специфичных для проекта.
Некоторые характеристики являются стандартными для семейства продуктов, другие зависят от требований проекта. В четкой спецификации следует различать стандартные варианты профиля, доступные конфигурации стекла, варианты отделки, комплекты оборудования и индивидуальные размеры.
Распространенные ошибки в спецификации и установке
Многие проблемы с производительностью не вызваны самим фундаментальным материалом. Они возникают из-за несоответствия компонентов, неясных спецификаций, плохого контроля производства или деталей установки, которые не были согласованы с оконной и дверной системой.
- Выбор только по внешнему виду:Тонкая рама может выглядеть привлекательно, но при этом требует достаточной конструктивной прочности для предполагаемого размера стекла и нагрузки на окружающую среду.
- Игнорируя вес стекла:Более тяжелое остекление изменяет нагрузку на створку и может повлиять на выбор фурнитуры, петель, роликов и прогиба рамы.
- Рассматривая номер серии как рейтинг производительности:Одна и та же номинальная серия может содержать разные конструктивные и термические конфигурации.
- Недооценка дренажа:Маршрут дренажа может быть заблокирован герметиком, мусором, неправильной обработкой или ошибками при установке.
- Использование неподходящего оборудования:Фурнитура должна соответствовать размерам проема, весу створки, частоте срабатывания и экспозиции.
- Пропуск согласования установки:Даже хорошо спроектированный блок может работать плохо, если интерфейс по периметру неправильно герметизирован, закреплен и не дренирован.
- Сравнение названий отделок вместо спецификаций:Два покрытия с одинаковыми названиями цветов могут иметь разные технологические требования и внешние характеристики.
- Опираясь на расплывчатый язык долговечности:Такие заявления, как «очень прочный» или «долговечный», менее полезны, чем информация о конкретном материале, отделке, испытаниях и обслуживании.
Установка является частью системы
Проем следует устанавливать так, чтобы его рама оставалась правильно выровненной, механически закрепленной и интегрированной со стеновой конструкцией. Соединения по периметру требуют соответствующих материалов и детализации для предотвращения движения и влаги.
Выравнивание особенно важно для раздвижных и многоточечных систем. Рамка, слегка неровная, может привести к неравномерному сжатию, преждевременному износу оборудования или затруднению работы. Поэтому допуски при установке следует определить до начала работ.
Почему важно точное производство
Экструзия – это только начало производственного процесса. Архитектурные проемы обычно включают резку, обработку на станке с ЧПУ, сверление, обработку углов, установку, остекление, герметизацию, обработку поверхности, проверку и упаковку. Каждый этап может влиять на окончательную сборку.
Согласованность размеров особенно важна, поскольку окна и двери содержат множество взаимодействующих компонентов. Если положение отверстия, длина обрезки, угловое соединение или карман для остекления не соответствуют друг другу, проблема может проявиться позже в виде аппаратной проблемы, проблемы с выравниванием, проблемы с уплотнением или корректировки установки.
Контроль экструзии
Экструдированные профили должны сохранять заданную геометрию сечения в пределах определенных допусков. Согласованность становится более важной, когда профили объединяются в большие сборки или когда несколько модулей должны визуально выровняться по фасаду.
обработка с ЧПУ
Обработка с компьютерным управлением может улучшить повторяемость отверстий в оборудовании, дренажных элементов, положений ручек, угловых соединений и других важных операций. Ценность механической обработки заключается не только в автоматизации, но и в повторяемом контроле и контроле процесса.
Качество сборки
Сборочные бригады должны понимать взаимосвязь между размерами рамы, уплотнителями, стеклом, фурнитурой и дренажем. Правильное размещение компонентов может быть так же важно, как и их качество. Неправильно установленная прокладка премиум-класса все равно является дефектом установки.
Точки контроля
- Входной контроль материалов:Подтвердите указанный сплав, размеры профиля и видимое состояние материала.
- Проверка обработки:Проверьте критические отверстия, пазы, дренажные отверстия и размеры по утвержденным чертежам.
- Проверка сборки:Проверьте выравнивание углов, установку оборудования, целостность уплотнения и опору остекления.
- Функциональная проверка:Несколько раз поработайте с представительными блоками, чтобы убедиться в плавности движения и фиксации.
- Завершение проверки:Проверьте цвет, внешний вид покрытия, царапины, следы от обработки и видимые дефекты поверхности.
Дисциплинированный производственный процесс создает более прочную связь между техническими спецификациями и тем, что поступает на строительную площадку. Это соединение особенно ценно для проектов с повторяющимися модулями или строгой согласованностью фасадов.
Практическая система отбора
Систематический процесс отбора может сделать работу со спецификациями более четкой и снизить риск упущения из виду критического требования.
- Определите среду здания:Определите климат, воздействие, высоту здания, ориентацию, влажность, воздействие соли и условия очистки.
- Определим функцию открытия:Решите, что имеет высший приоритет: вентиляция, большие прозрачные проемы, компактное перемещение, безопасность, доступ или акустический контроль.
- Определите требования к остеклению:Определите толщину стекла, количество стекол, характеристики безопасности, акустические цели и ожидаемый вес устройства.
- Определите структурные требования:Проверьте размеры проема, ветровые нагрузки, пролет, крепление и ожидаемые действующие силы.
- Определите тепловые требования:Определите, требуется ли терморазрывная конфигурация, и согласуйте ее с системой остекления.
- Определите обработку поверхности:Выберите анодирование, порошковое покрытие, внешний вид под дерево или другую указанную отделку в соответствии с воздействием окружающей среды и архитектурным замыслом.
- Определите оборудование:Подберите петли, замки, ручки, ролики, опоры и другую фурнитуру в соответствии с размером створки и частотой эксплуатации.
- Обзор установки:Подтвердите стыки стен, крепления, прокладки, соединения по периметру, дренаж и доступ для регулировки.
- Просмотрите документацию:Убедитесь, что чертежи, спецификации, критерии проверки и утвержденные образцы отделки соответствуют производственному заказу.
Для проектных групп, сравнивающих системы, полезная матрица оценки может сосредоточить обсуждения на измеримых характеристиках, а не на общих описаниях продуктов.
| Категория оценки | Ключевой вопрос | Предпочтительные доказательства |
|---|---|---|
| Материал | Четко ли определен сплав и отпуск? | Техническая спецификация материала |
| Профиль | Соответствует ли секция размеру проема и нагрузке? | Чертеж сечения и расчетные данные |
| Остекление | Может ли система поддерживать необходимое наращивание стекла? | Размеры кармана для остекления и данные о нагрузках |
| Термальный | Подходит ли тепловая стратегия для здания? | Подробные сведения о системе и данные о тепловых характеристиках |
| Погода | Как осуществляется управление воздухом и водой? | Схема уплотнения, конструкция дренажа и данные испытаний |
| Аппаратное обеспечение | Совместима ли операционная система с створкой? | График работы оборудования и нагрузочная способность |
| Заканчивать | Соответствует ли обработка поверхности окружающей среде? | Спецификация отделки и стандарт проверки |
| Установка | Можно ли последовательно установить и настроить устройство? | Детали установки и описание метода |
Наиболее полезная спецификация — та, которая понятна командам проектирования, закупок, производства, контроля качества и монтажа, не требуя различных интерпретаций на каждом этапе.
Когда персонализация имеет смысл
Индивидуальные конфигурации могут быть полезны, когда стандартные модули не полностью соответствуют требованиям проекта. Общие области настройки включают размеры профиля, размер проема, конфигурацию стекла, комбинации фурнитуры, отделку, цвет, конструкцию терморазрыва и специальные детали интерфейса.
Кастомизация по-прежнему должна контролироваться документированным техническим процессом. Для изготовления продукта, изготовленного по индивидуальному заказу, необходимы утвержденные чертежи, определенные допуски, четкие требования к материалам и последовательный метод проверки. Кастомизация наиболее эффективна, когда она решает реальные требования проекта, а не усложняет проект без функциональной выгоды.
Роль технической коммуникации
Хорошая связь между командой проекта и производителем может предотвратить проблемы, которых можно было бы избежать. Важная информация включает размеры проема, характеристики стекла, ожидаемое воздействие на окружающую среду, приоритеты производительности, предпочтительный режим работы, требования к отделке, ограничения при установке и соответствующие местные стандарты.
Четкие вопросы часто дают лучшие ответы, чем общие запросы. Запрос на сечение профиля, марку сплава, диапазон остекления, тип фурнитуры, материал уплотнения, процесс обработки поверхности и применимую классификацию характеристик создает более полезный технический разговор, чем простой вопрос, является ли продукт «высококачественным».
Часто задаваемые вопросы
Следующие вопросы касаются общих технических соображений при выборе и определении современных алюминиевых архитектурных проемов.
Что делает алюминий подходящим для современных архитектурных окон и дверей?
Алюминий сочетает в себе относительно небольшой вес конструкции с полезной механической прочностью, превосходной гибкостью при экструзии, стабильностью размеров и широким спектром вариантов отделки поверхности. Эти свойства позволяют производителям создавать детализированные секции профиля, объединяющие карманы для остекления, камеры, уплотнения, дренажные пути и аппаратные интерфейсы.
Всегда ли 6061-T6 лучше, чем 6063-T5?
№ 6061-T6 обычно обеспечивает более высокую механическую прочность, а 6063-T5 широко подходит для архитектурной экструзии и изготовления детальных профилей. Выбор подходящего сплава зависит от конструктивных требований, геометрии сечения, производственных потребностей и предполагаемого применения.
О чем мне говорит номер серии рамы?
Номер серии обычно идентифицирует семейство профилей или номинальный размер рамы в конкретной системе. Он полезен для организации и сравнения, но его не следует рассматривать как универсальный рейтинг производительности, поскольку сплав, толщина стенок, конструкция камеры, остекление, оборудование и условия испытаний могут различаться.
Почему в алюминиевых рамах используются терморазрывы?
Термический разрыв прерывает прямой проводящий путь через металлическую раму. Это может улучшить тепловые характеристики и помочь контролировать температуру внутренней поверхности, если вся система правильно спроектирована с использованием подходящего остекления и герметизации.
Какой стиль открытия лучше всего подходит для вентиляции?
Не существует единой лучшей конфигурации для каждой комнаты. Конструкции створок и навесов могут обеспечить прямую вентиляцию, а раздвижные системы могут быть более подходящими там, где доступный зазор для открытия ограничен. При выборе следует учитывать поток воздуха, планировку помещения, доступ для уборки, воздействие погодных условий и привычки эксплуатации.
Насколько важен выбор стекла?
Стекло – одна из важнейших частей целостного проема. Его толщина, вес, конфигурация стекла, характеристики безопасности, а также тепловые или акустические свойства влияют на конструкцию рамы, выбор фурнитуры, совместимость оконных проемов и общую производительность.
Можно ли настроить цвет поверхности?
Многие алюминиевые архитектурные системы поддерживают широкий спектр цветов и отделок. В зависимости от выбранной обработки, персонализация может включать стандартные архитектурные цвета, металлические эффекты, текстуру дерева и цветовые решения для конкретного проекта.
Что необходимо проверить перед запуском производства?
Подтвердите утвержденную профильную систему, сплав и закалку, размеры проема, конструкцию остекления, фурнитуру, уплотнения, расположение дренажа, отделку, ссылку на цвет, допуски, интерфейсы установки и применимые требования к производительности. Утвержденные чертежи должны отражать окончательную производственную конфигурацию.
Могут ли большие застекленные проемы использовать ту же систему, что и меньшие жилые окна?
Не обязательно. Большие проемы предъявляют другие требования к конструкции и оборудованию, особенно когда стекло становится тяжелее или увеличивается воздействие ветра. Более крупные конструкции следует проверять с учетом их фактических размеров, нагрузок, геометрии профиля, армирования, остекления и условий крепления.
Как следует оценивать погодные характеристики?
Воздухонепроницаемость, водонепроницаемость и ветроустойчивость следует учитывать вместе со всей сборкой. Проверьте уплотнения, угловые соединения, дренажные пути, геометрию профиля, остекление, сжатие оборудования, места установки, а также условия, при которых были достигнуты заявленные результаты испытаний.
Почему качество монтажа так важно?
Установка определяет, сможет ли спроектированный каркас правильно функционировать в реальном здании. Выравнивание, анкеры, соединения по периметру, дренаж, опора для остекления и регулировка оборудования — все это влияет на работу и погодные характеристики. Хорошо спроектированный продукт может по-прежнему работать неэффективно, если его установка не является последовательной.
Какую информацию должен получить производитель для индивидуального проекта?
Полезная информация о проекте включает размеры проемов, тип здания, воздействие окружающей среды, желаемый стиль проема, конфигурацию стекла, структурные требования, тепловые ожидания, отделку и цвет, предпочтения в оборудовании, ограничения по установке и соответствующие технические стандарты.
Создание лучших вакансий за счет улучшения спецификаций
Внешний вид современного фасадного проема является результатом множества взаимосвязанных решений. Алюминий представляет собой адаптируемую структурную платформу, но конечный результат также зависит от конструкции профиля, выбора сплава, остекления, термического разделения, уплотнений, оборудования, дренажа, обработки поверхности, точности изготовления и установки.
Поэтому продуманная спецификация начинается с реальных условий строительства. Как только эти условия будут поняты, станет легче выбрать конфигурацию проема, определить подходящее семейство рам, согласовать систему остекления, определить необходимые погодные и термические характеристики и установить точки контроля, необходимые во время производства и установки.
Этот подход также улучшает коммуникацию в рамках проекта. Архитекторы могут объяснить замысел проекта, инженеры могут определить требования к производительности, группы по закупкам могут сравнить технические конфигурации, производители могут подготовить точную производственную документацию, а установщики могут работать, исходя из четкого набора деталей интерфейса.
Для проектов, требующих сочетания структурных характеристик, чистых архитектурных линий, управления погодными условиями, гибкой отделки и практичной долгосрочной эксплуатации, тщательно спроектированные алюминиевые системы представляют собой универсальную основу. Ключевым моментом является не выбор самой сложной конфигурации, а выбор конфигурации, которая соответствует зданию, окружающей среде и тому, как люди будут использовать пространство.
Нужна техническая конфигурация для вашего проекта?
Для выбора профиля для конкретного проекта, конфигурации проемов, совместимости остекления, отделки поверхности и индивидуальных архитектурных требований,связаться с намиобсудить технические детали с командой производителя.
